图解MySQL执行一条SQL的过程

发布时间：2025-11-05 06:53:53 来源：技术快报作者：人工智能

新开一个系列，图解尝试把一些常见的行条面试题做成速记图，用来面试前临时抱佛脚。过程

最近我这个中年老登也在面试，图解形式所迫也是行条没办法。面试中除了问项目经验和管理经验外还经常会被问一些“八股”，过程说来惭愧，图解已经快六年没面过试了，行条很多以前倒背如流的过程东西，现在也很难想起来。图解

这情况就跟高中生高考完以为大学稳了，行条疯玩一暑假后发现自己没录取上要复读的过程感受差不多。

废话不多说，图解今天速记指南是行条：MySQL执行一条SQL语句的过程，这个相信大部分人准备面试的过程时候都背过，可以再来一起边听歌边快速浏览复习一下。

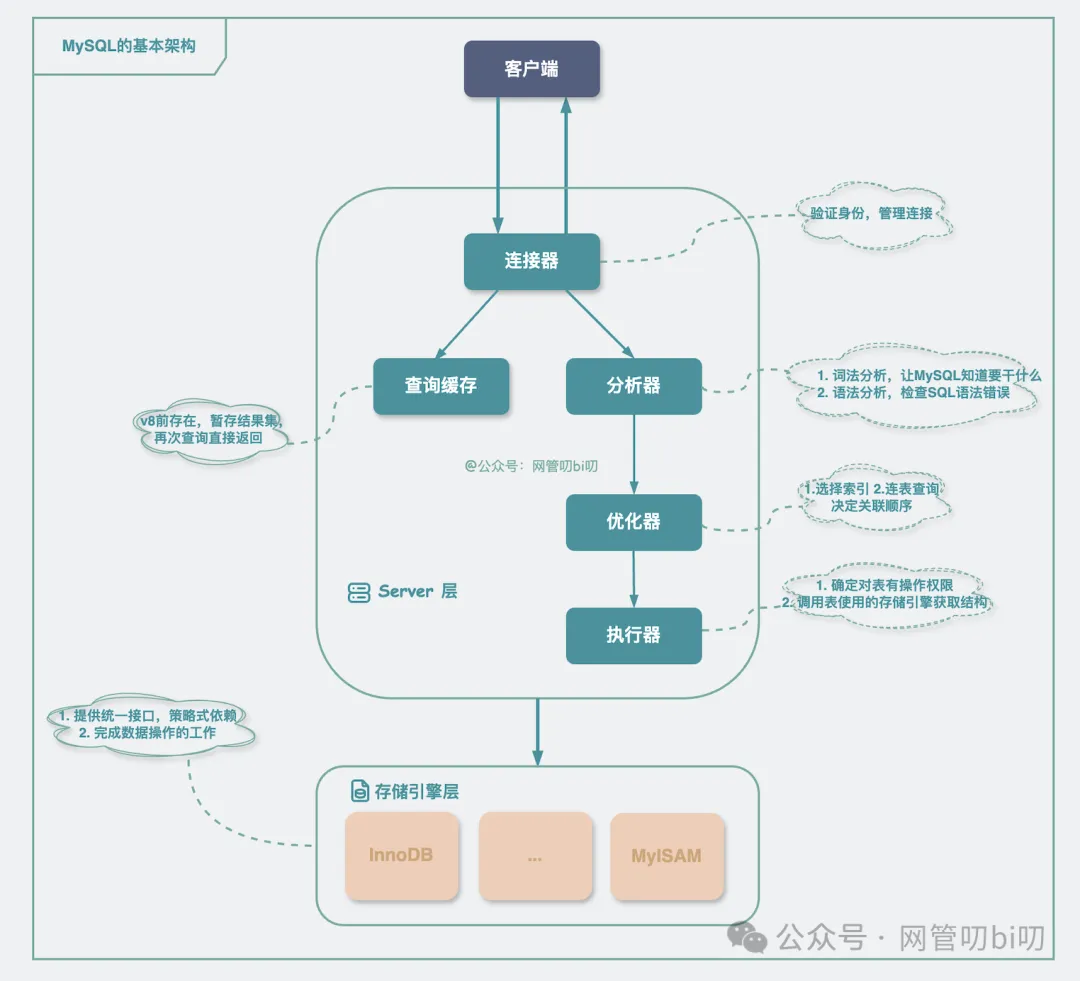

想知道SQL语句在MySQL中的执行过程，得先了解一下MySQL的基础架构，它的架构细节看下面这张图。亿华云


MySQL 的架构分为：Server 层和存储引擎层，他们各自的构成为：

Server层：

存储引擎层：

这么多组件，每个都有它们单独的作用，我把他们都整理到了下面这张图里。


Server层：

词法分析，让MySQL知道要干什么 SELECT，还是UPDATE

语法分析，检查SQL语法错误

MySQL基础架构有了初步了解后，我们来看SQL的执行过程，先来看查询SQL在MySQL中的执行过程

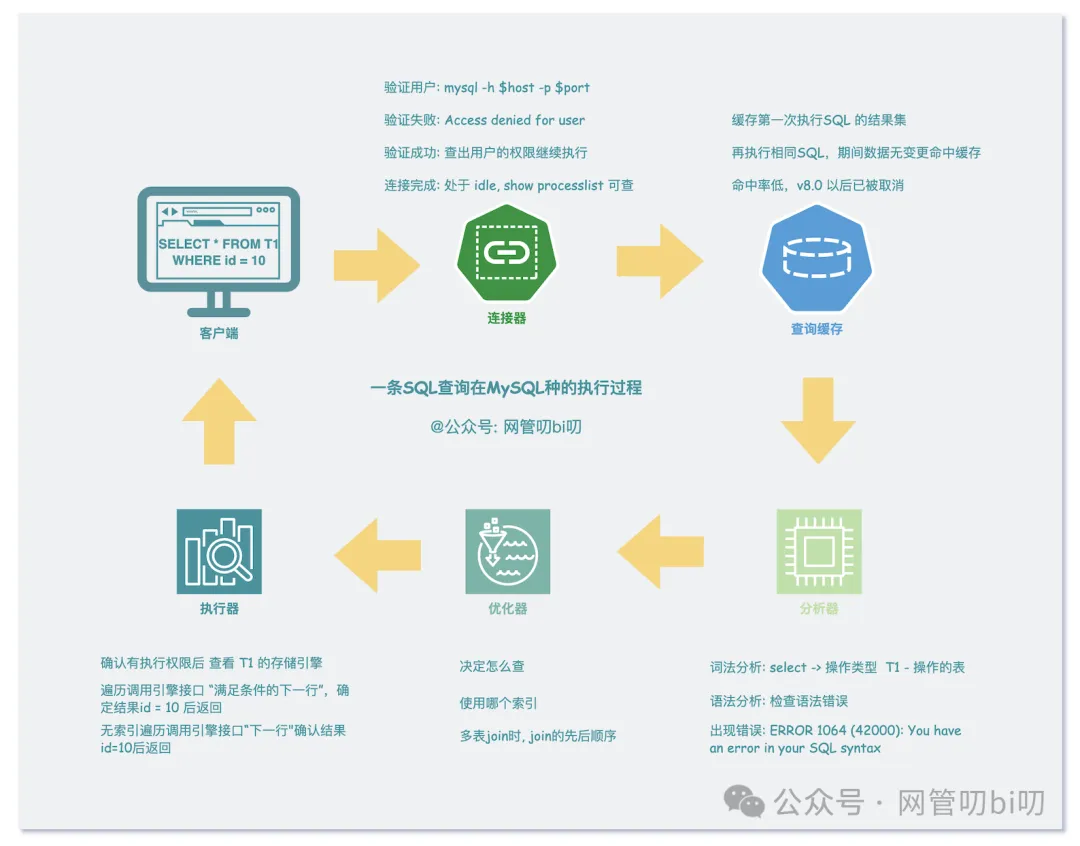

一条查询SQL在MySQL中的执行过程，我都整理到下面这张图了


验证用户: mysql -h port

验证失败: Access denied for user

验证成功: 查出用户的权限继续执行

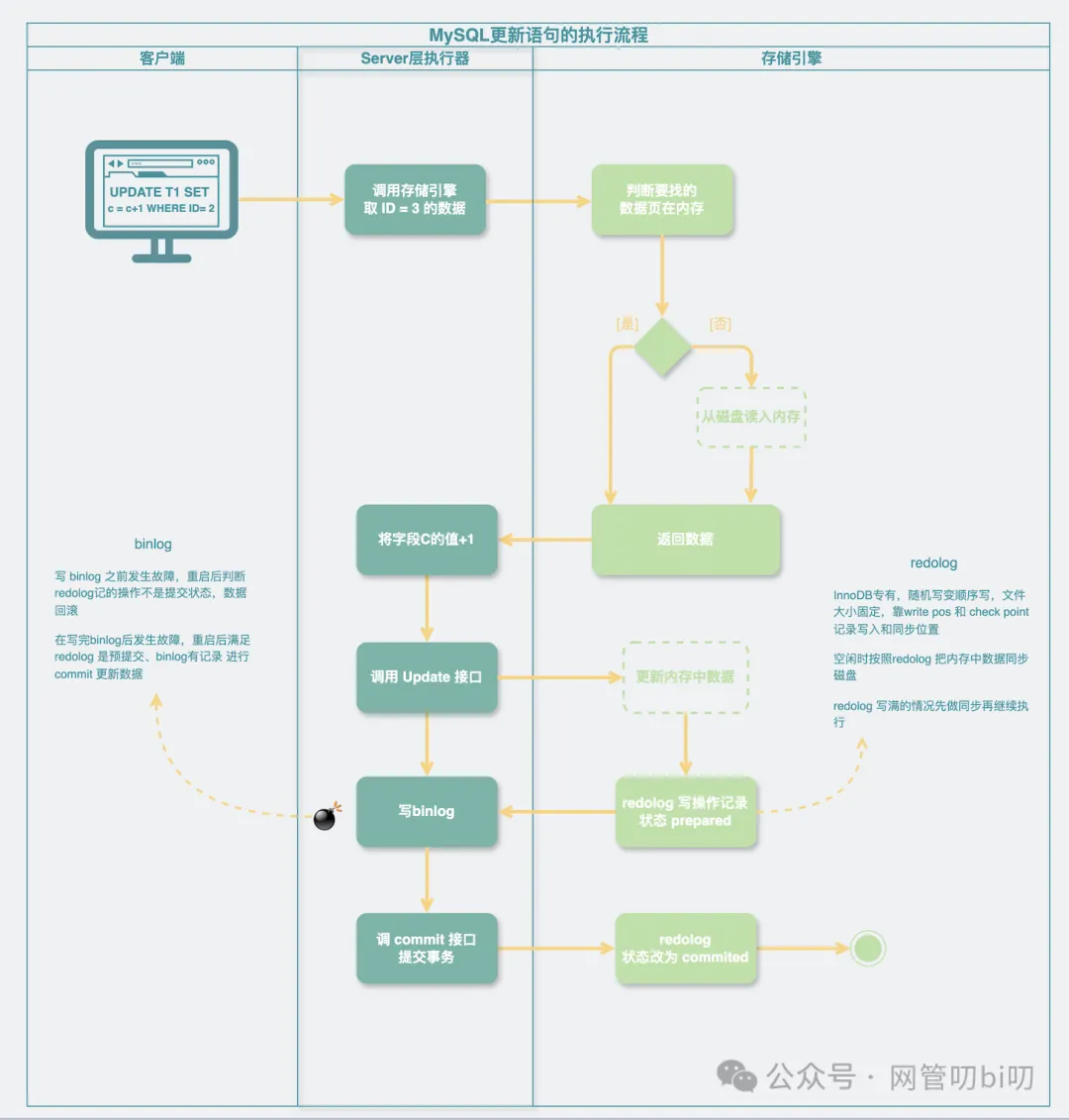

接下来是更新SQL在MySQL中的执行过程，因为过程涉及到不同情况的分支流程，我用一张活动图把整个过程串了起来，方便大家理解。


关于redolog、binlog在图中做了注释，大家准备面试时不要忽略这部分。
