1 引言

在日常工作中，深入L索我们会遇见一些慢SQL，理解在分析这些慢SQL时，引底我们通常会看下SQL的层数执行计划，验证SQL执行过程中有没有走索引。据结通常我们会调整一些查询条件，深入L索增加必要的理解索引，SQL执行效率就会提升几个数量级。引底我们有没有思考过，层数为什么加了索引就会能提高SQL的据结查询效率，为什么有时候加了索引SQL执行反而会没有变化，深入L索本文就从MySQL索引的理解底层数据结构和算法来进行详细分析。

2 索引数据结构对比

索引的引底定义：索引(Index)是帮助MySQL高效获取数据的排好序的数据结构。

索引中常见的层数数据结构有以下几种：

Hash表通过索引的key进行一次hash计算，就可以快速获取磁盘文件指针，据结对于指定索引查找文件非常快，但是对于范围查找没法支持，有时候也会出现Hash冲突的情况。

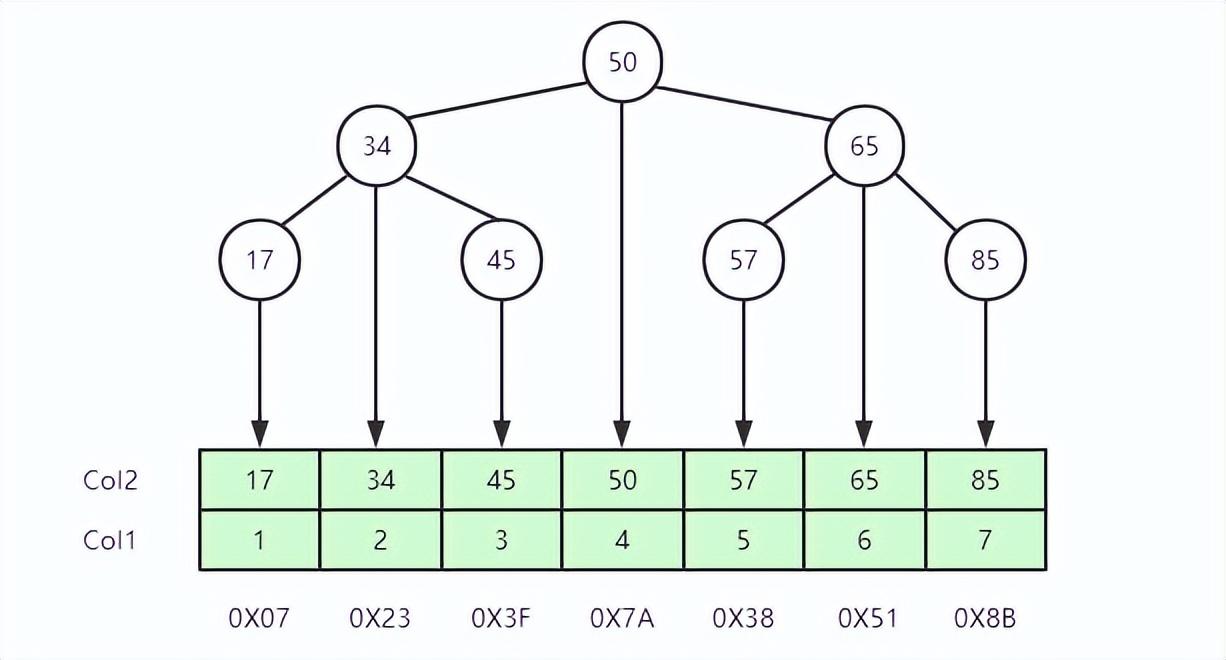

二叉树二叉树的特点：左边子节点的数据小于父节点数据，右边子节点的亿华云计算数据大于父节点数据。如下图所示，如果col2是索引，查找索引为65的行元素，只需要查找两次，就可以获取到行元素所在的磁盘指针地址。

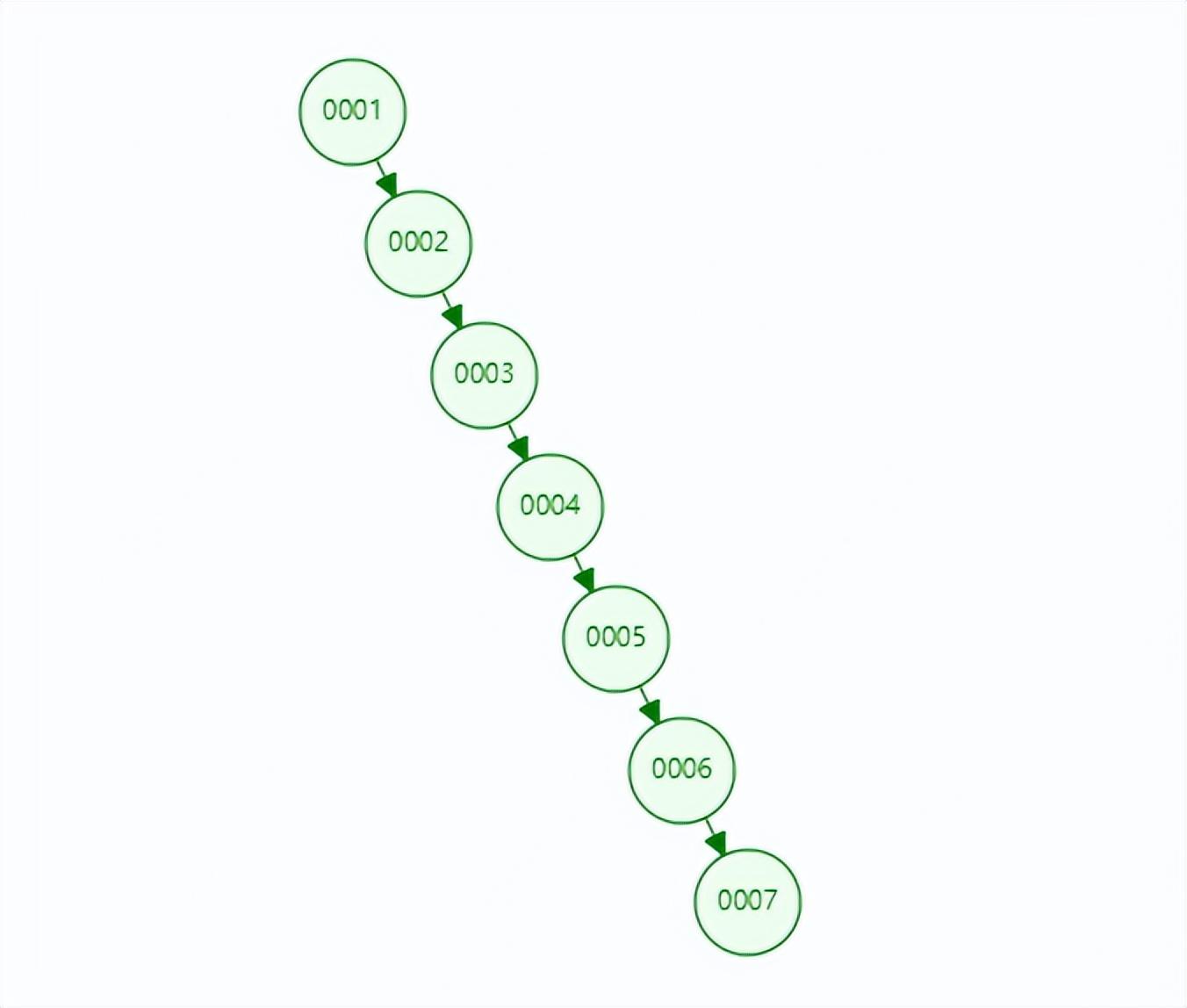

但如果是一个按照顺序递增的值，例如为col1建立索引，不再适合使用二叉树建立索引，因为此时使用二叉树建立索引将会变成一个链式索引，此时的索引结构如下图所示，如果查找6节点需要6次遍历才能找到。

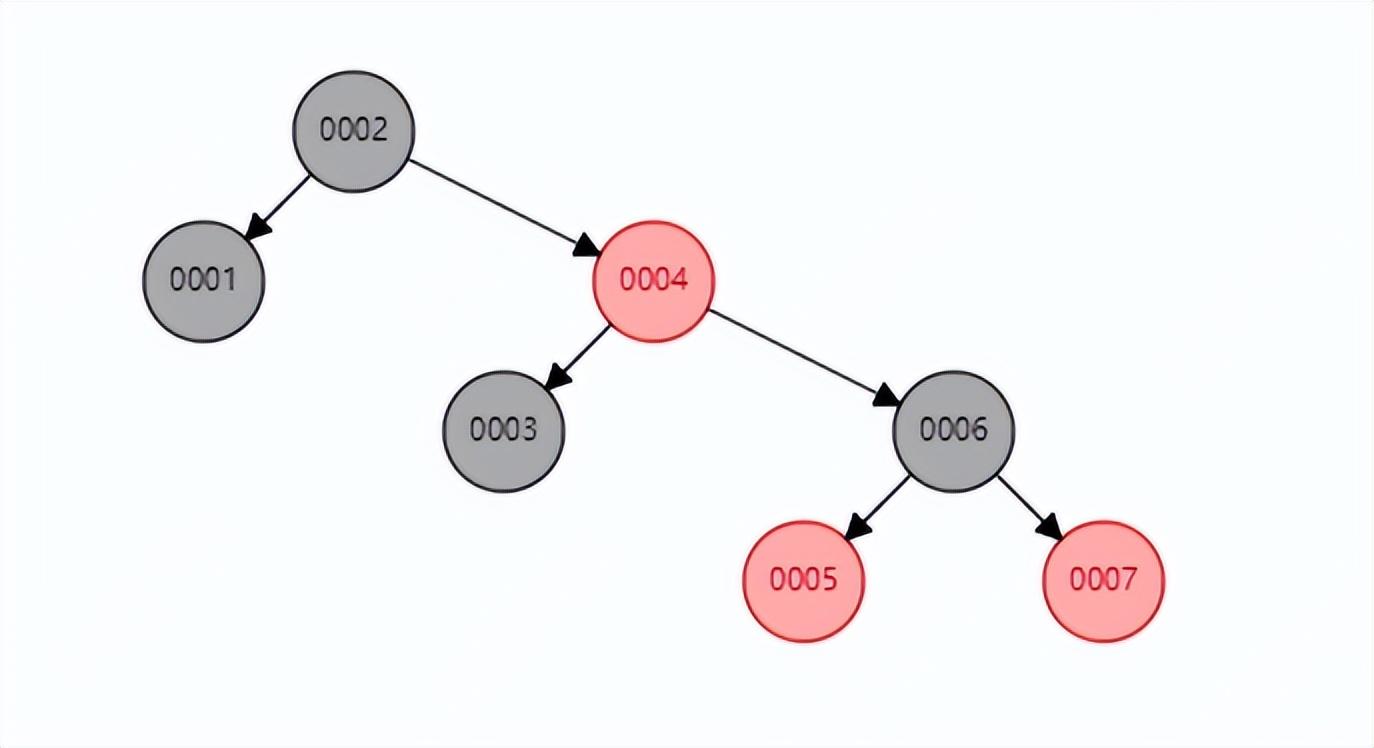

红黑树红黑树是一种二叉平衡树，可以提高查询效率，此时若再查找6节点只需要遍历3次就能找到了。但红黑树也有缺点，当存储大数据量时，树的高度就会变的不可控， 数量越大，树的高度越高，查询的效率将会大大降低。

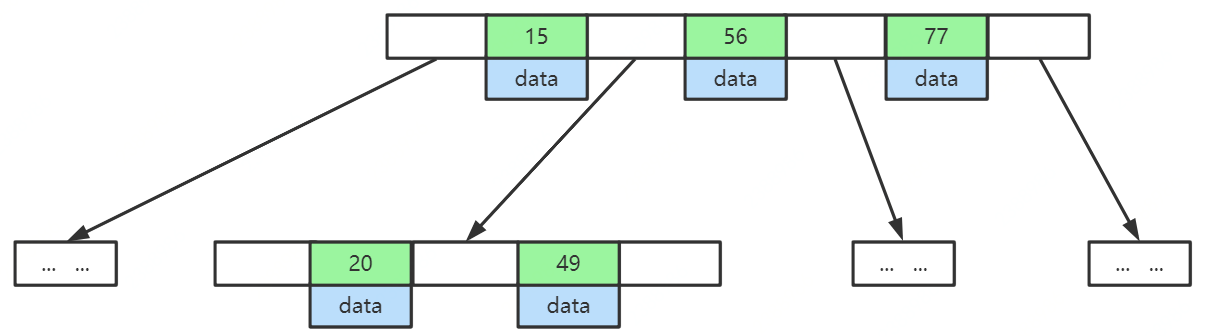

B-TreeB-Tree是服务器租用一种多路二叉树，所具有的特点：1 叶节点具有相同的深度，叶节点的指针为空；2 所有索引元素不重复；3 节点中的数据索引从左到右递增排列。

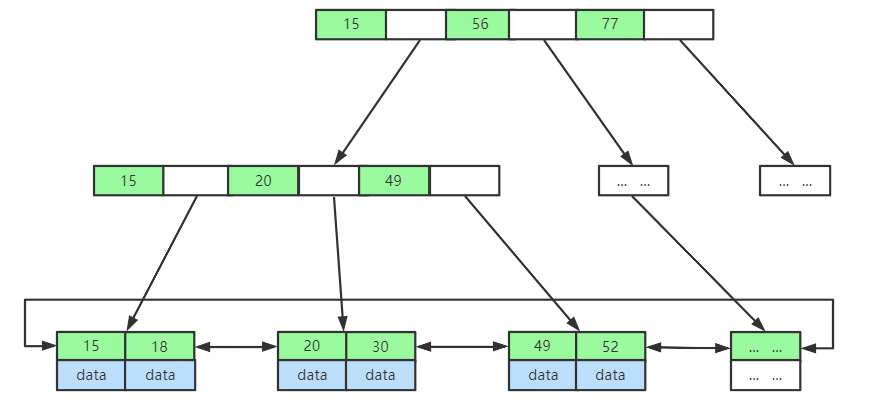

B+TreeB+Tree是B-Tree的变种，所具有的特点：1 非叶子节点不存储data，只存储索引(冗余)，可以放更多的索引；2 叶子节点包含所有索引字段；3 叶子节点用指针连接，提高区间访问的性能。

与红黑树相比，B-Tree和B+Tree两种数据结构都更加矮胖，存储相同数量级的索引数据时，层级更低。

B-Tree和B+Tree之间一个很大的不同，是B+Tree的节点上不储存value，只储存key，而叶子节点上储存了所有key-value集合，并且节点之间都是有序的。这样的b2b供应网好处是每一次磁盘IO能够读取的节点更多，也就是树的度(Max.Degree)可以设置的更大一些，因为每次磁盘IO读取的磁盘页数是一定的。例如，每次磁盘IO能够读取1页=4kb，那么省去value的情况下同样一页数据能够读取更多的key，这样就大大减少了磁盘的IO次数。

此外，B+Tree也是排好序的数据结构，数据库中><或者order by等都可以直接依赖这一特性。

MySQL中对于索引使用的主要数据结构也是B+Tree，目的也是在读取数据时能够减少磁盘IO。

3 千万级数据如何用B+树索引快速查找

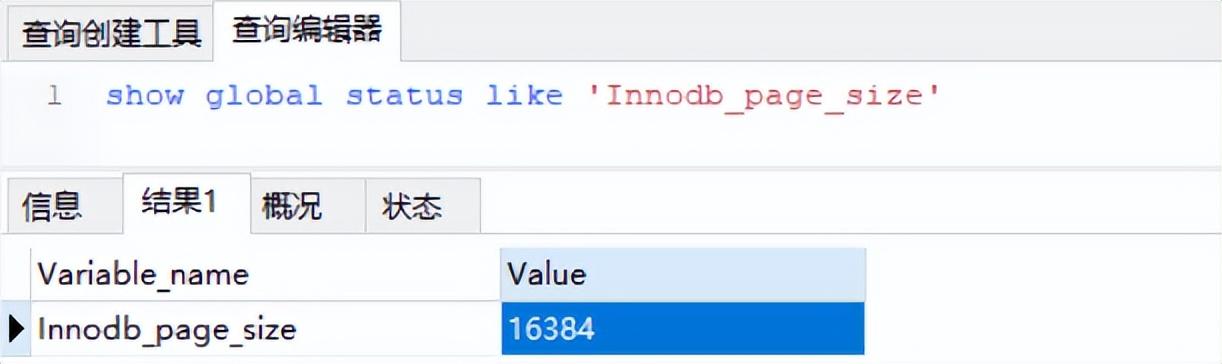

MySQL 官方对非叶子节点(如最上层 h = 1的节点，B+Tree高度为3) 的大小是有限制的，最大的大小是16K，可以通过以下SQL语句查询到，当然这个值是可以调的，既然官方给出这个阈值说明再大的话会影响磁盘IO效率。

从执行结果，可以看到大小为 16384，即 16K大小。

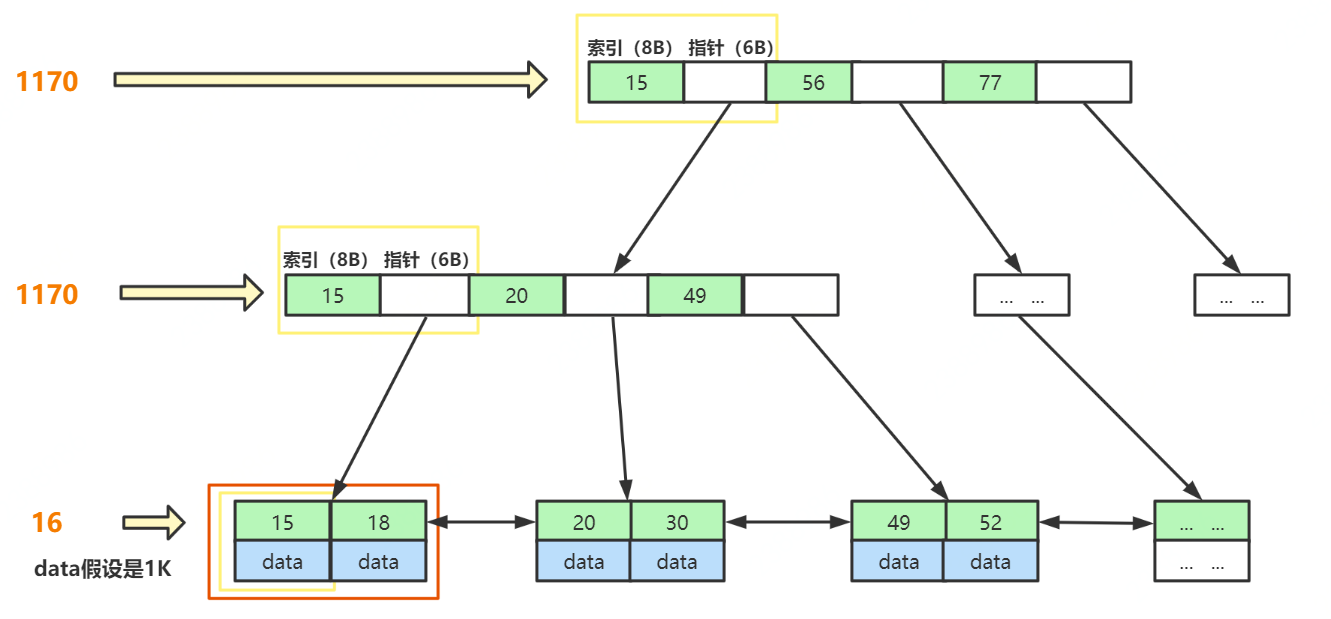

假如：B+Tree的表都存满了。主键索引的类型为BigInt，大小为8B，指针存储了下个节点的文件地址，大小为6B。最后一层，假如 存放的数据data为1K 大小，那么

则，一张B+Tree的表最多存放 1170 1170 16 ≈ 2千万。

所以，通过分析，我们可以得出，B+Tree结构的表可以容纳千万数据量的查询。而且一般来说，MySQL会把 B+Tree 根节点放在内存中，那只需要两次磁盘IO就行。

4 存储引擎索引实现

MySQL中索引储存在哪里呢？和数据一样，索引以文件形式储存在硬盘上。

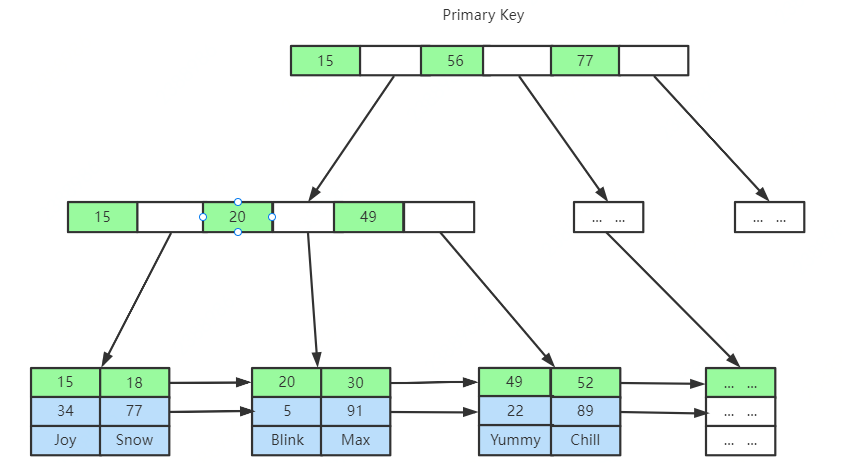

在InnoDB中，数据和索引文件是合起来储存的，注意下图中没有了.MYI结尾的文件，只有一个.ibd结尾的文件。

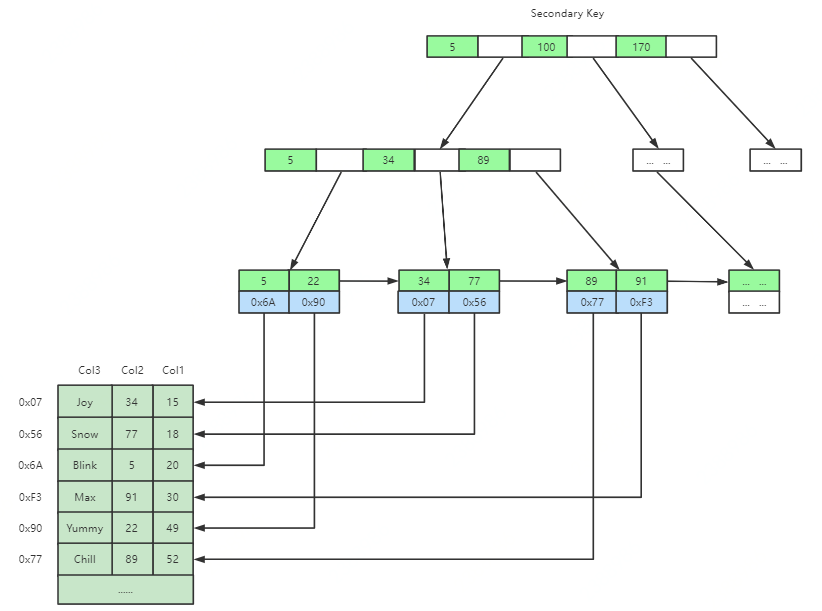

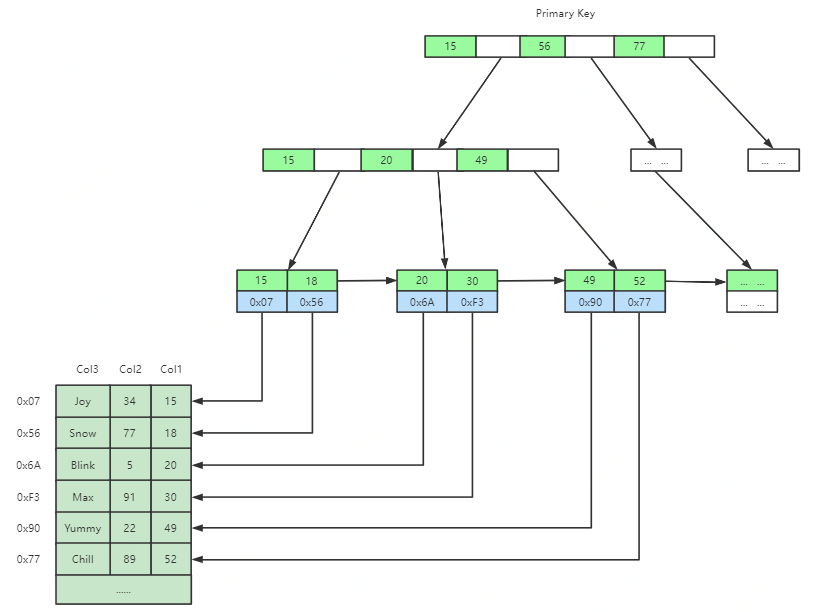

MyISAM索引文件和数据文件是分离的(非聚集)，并且主键索引和辅助索引（二级索引）的储存方式是一样的。

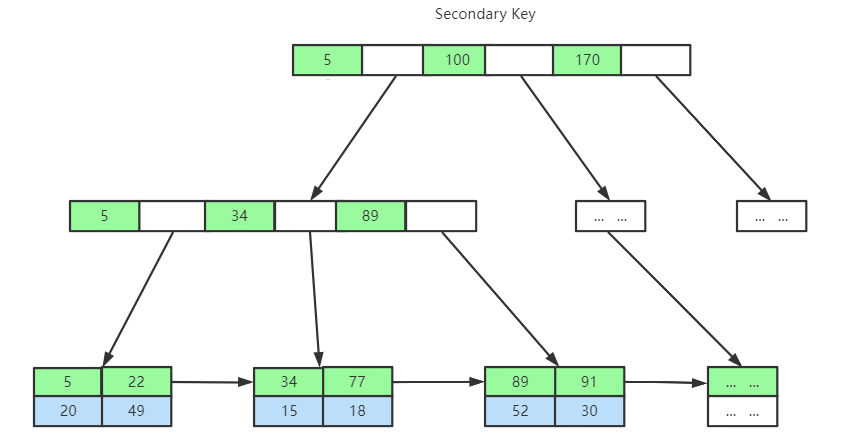

InnoDB中索引文件和数据文件是同一个文件（聚集），并且主键索引和二级索引储存方式有所不同，如图所示，二级索引的叶子节点不储存数据，仅储存主键ID。

这里思考几个问题：

如果我们在创建表时不设置主键，InnoDB会自动帮我们从第一列开始筛选一列数据不重复的列做为主键，如果找不到这样的列，就会创建一个隐藏的列（rowid）做为主键，这会增加很多MySQL的工作，所以建议我们在创建InnoDB表时一定要设置主键。

整型的字段做为主键，一方面在数据比较时不需要进行转换，另一方面存储也比较节省空间。那为什么要强调主键自增呢？如果主键id是无序的，那么很有可能新插入的值会导致当前节点分裂，此时MySQL不得不为了将新记录插到合适位置而移动数据，甚至目标页面可能已经被回写到磁盘上而从缓存中清掉，此时又要从磁盘上读回来，这增加了很多开销，同时频繁的移动、分页操作造成了大量的碎片，得到了不够紧凑的索引结构，后续不得不通过OPTIMIZE TABLE来重建表并优化填充页面。反之，如果每次插入有序，那就会在当前页后面连续写入，写不下就会重新分配一个节点，内存都是连续的，这样效率自然也就最高了。

非主键索引的叶子节点存储主键值而非全部数据，主要也是为了一致性和节省空间。如果二级索引储存的也是数据，那么每次插入MySQL都不得不更新每棵索引树，这样就加剧了新增编辑时的性能损耗，并且这样一来空间利用率也不高，必然产生了大量冗余数据。

5 联合索引底层数据结构又是怎样的

联合索引又叫复合索引，例如下表：

如下索引就是一个联合索引。

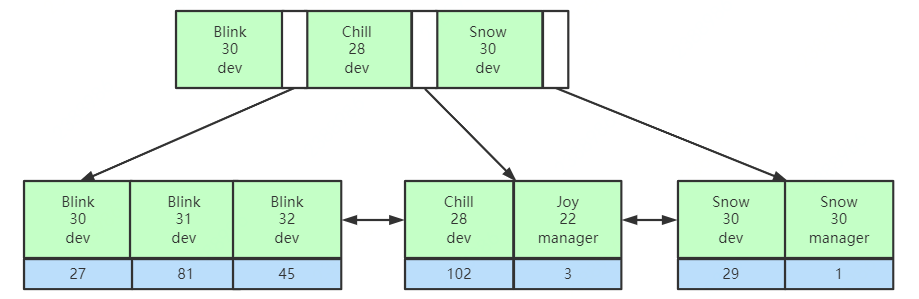

联合索引底层数据结构长什么样？

比较相等时，先比较第一列的值，如果相等，再继续比较第二列，以此类推。

了解了联合索引的存储结构，我们就知道了索引最左前缀优化原则是怎么回事了，在使用联合索引时，对于索引列的定义顺序将会影响到最终查询时索引的使用情况。例如联合索引（name,age,position），MySQL会从最左边的列优先匹配，如果最左边的带头大哥name没有使用到，在未使用覆盖索引的情况下，就只能全表扫描。

联合底层数据结构思考：MySQL会优先以联合索引第一列匹配，此后才会匹配下一列，如果不指定第一列匹配的值，也就无法得知下一步查询哪个节点。

6 总结

索引本质上是一种排好序的数据结构，了解了MySQL索引的底层数据结构及存储原理，可以帮助我们更好地进行SQL优化。其实数据库索引调优是一项技术活，不能仅仅靠理论，因为实际情况千变万化，而且MySQL本身存在很复杂的机制，如查询优化策略和各种引擎的实现差异等都会使情况变得更加复杂。但同时这些理论是索引调优的基础，只有在明白理论的基础上，才能对调优策略进行合理推断并了解其背后的机制，然后结合实践中不断的实验和摸索，从而真正达到高效使用MySQL索引的目的。

最后，如果大家想再温习一下数据结构的知识，这个数据结构网站（https://www.cs.usfca.edu/~galles/visualization/Algorithms.html ）不可错过，可以很好地帮助我们演示数据结构的存储过程。
